En bref

Pour réaliser un diagnostic, un entretien ou même une réparation automobile, il est aujourd’hui nécessaire d’utiliser un outil de diagnostic. Pour que cet outil puisse « dialoguer » avec le véhicule, il a besoin d’une interface de communication souvent appelée VCI (Vehicle Communication Interface).

Avec l’évolution des architectures électroniques, les protocoles de communication, les normes, la cybersécurité… les VCI ont évolué et se sont adaptées à tous ces changements.

C’est ce que nous allons maintenant découvrir !

Innovation créatrice de nouvelles compétences
Oui
Innovation génératrice de nouvelles activités
Non
Phase de développement de l'innovation
Commercialisé depuis plusieurs années

Date de création
Date de mise à jour
© Visuel modifié à l'aide e l'IA

Description détaillée

 C’est quoi une VCI ?

Une VCI est une interface matérielle qui permet à un outil de diagnostic de communiquer avec les calculateurs du véhicule. Cette interface échange des données :

  • Avec le véhicule par l’intermédiaire de la prise EOBD (prise 16 voies) et différents protocoles de communication (CAN, DoIP …)

  • Avec l’outil de diagnostic via une connexion filaire ou sans fil (Bluetooth, Wi‑Fi).

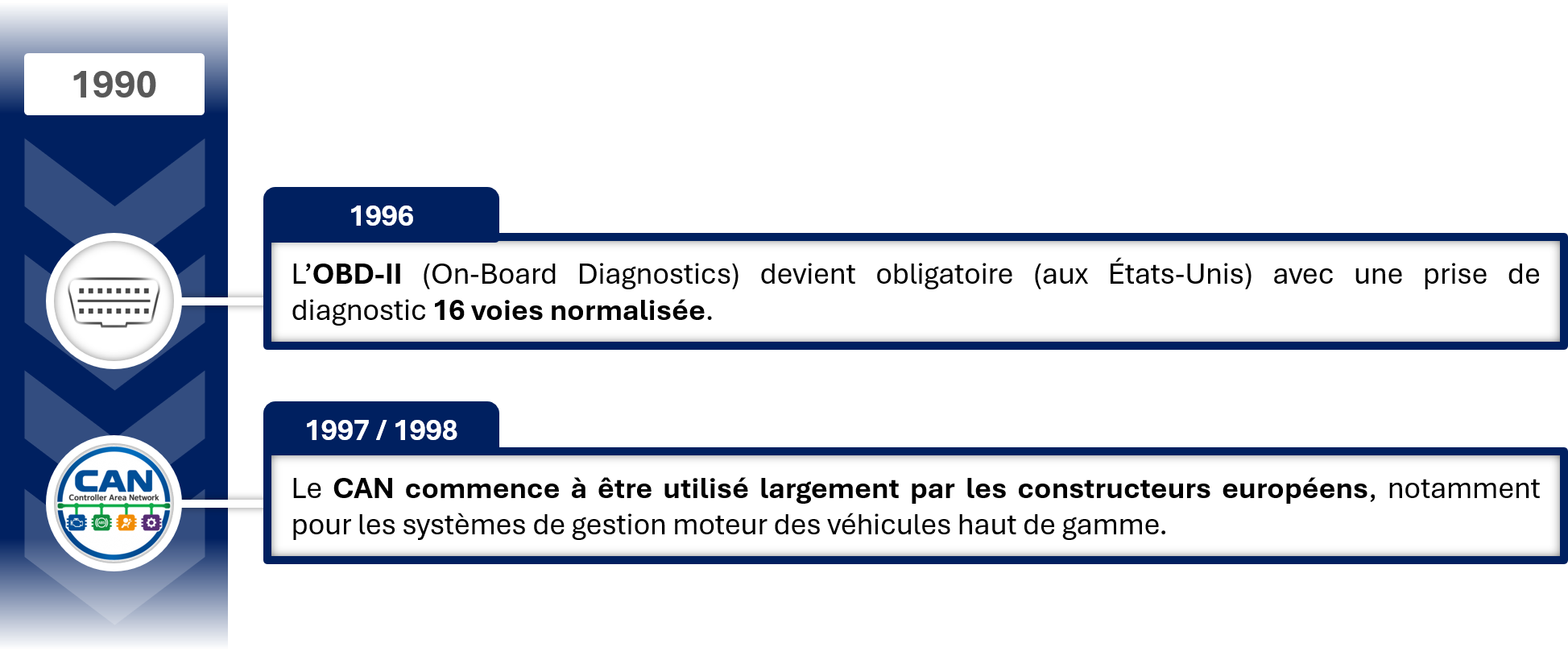

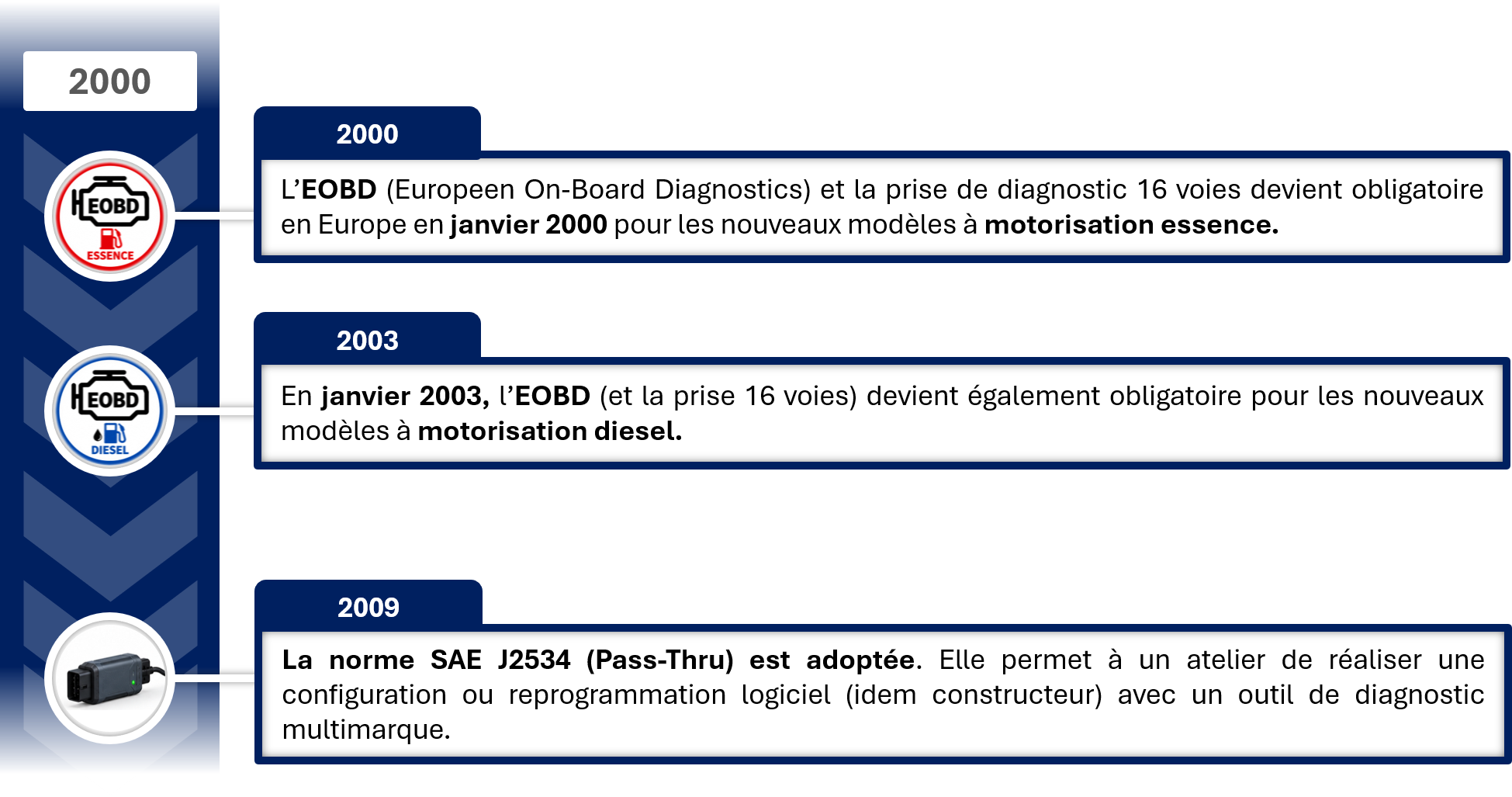

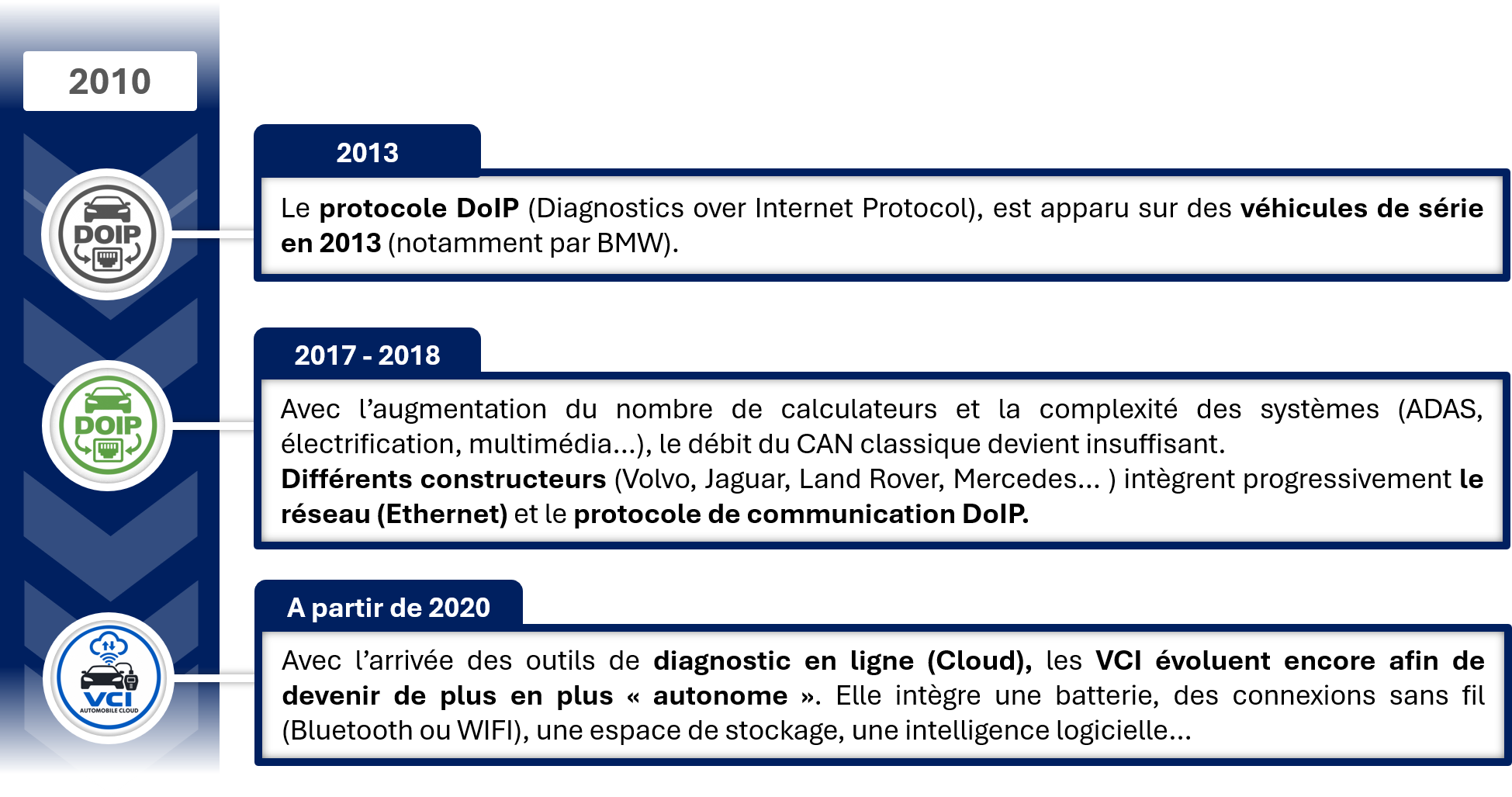

Historique

Le diagnostic automobile a débuté autour des années 90. A cette époque, il n’y avait pas de standardisation de la VCI ou de la prise diagnostic. Les constructeurs automobiles développaient leur propre prise diagnostic et leur propre protocole de communication (protocole propriétaire).

Afin d’harmoniser le matériel et les pratiques, les constructeurs et les équipementiers ont mis en place des normes permettant la standardisation des outils, des protocoles de communication, des prises de diagnostic.

La liaison PC / VCI

Pour connecter une VCI à un outil de diagnostic, il existe plusieurs moyens :

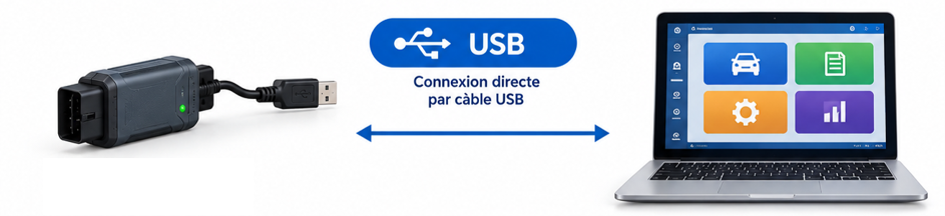

  • La connexion filaire par câble USB

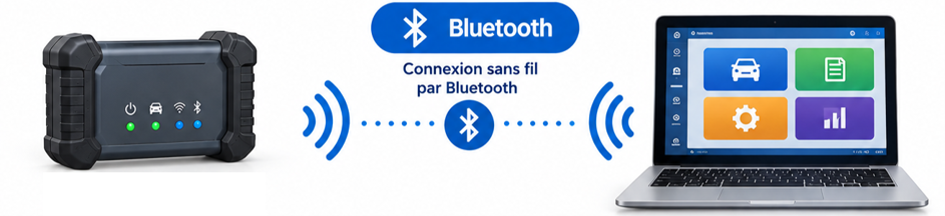

  • La connexion sans fil par Bluetooth

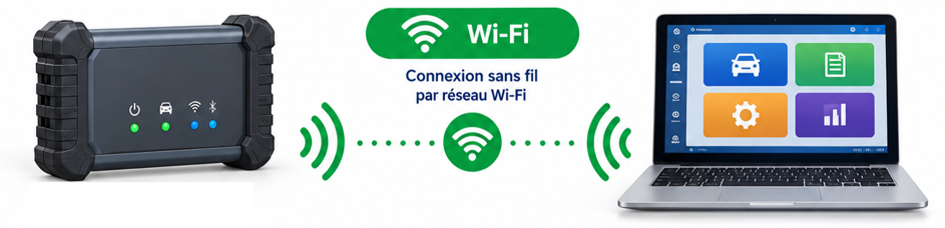

  • La connexion sans fil par WIFI

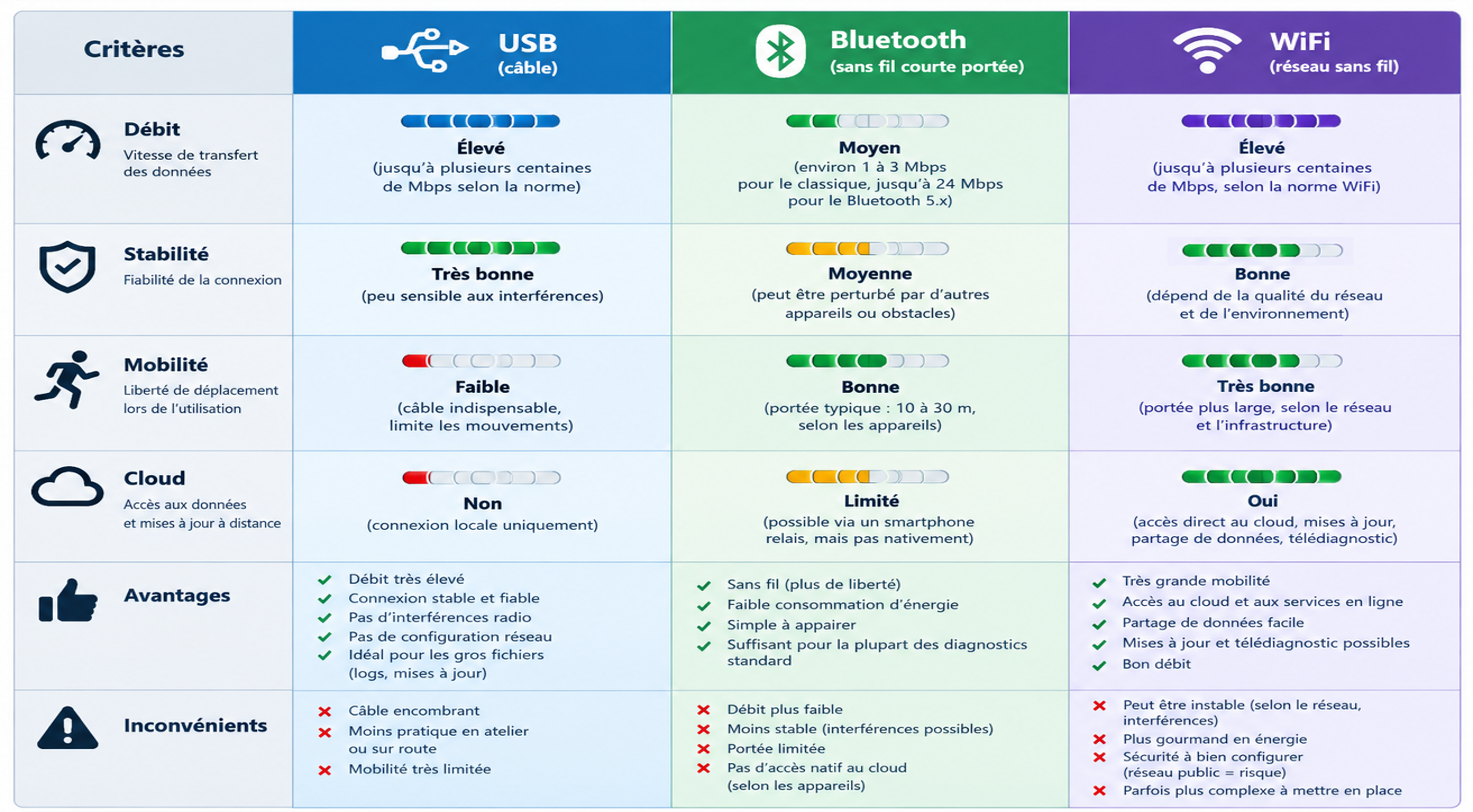

Chaque moyen de connexion intègre des avantages et des inconvénients. Le moyen de connexion dépend de l’intervention que vous souhaitez réaliser.

Exemple 1 : Vous souhaitez faire un téléchargement

Le risque majeur de cette opération est une coupure temporaire du transfert de données pouvant causer des dommages irréversibles aux calculateurs.

Dans ce cas, il est préférable d’assurer la stabilité et donc de réaliser cette opération via une connexion filaire (USB) entre l’outil de diagnostic et la VCI.

Exemple 2 : Vous souhaitez relever des paramètres lors d’un essai routier

La contrainte de cette opération est la mobilité (hors de l’atelier) et la sécurité du poste de conduite (ne pas être gêné par les fils)

Dans ce cas, il est préférable d’avoir une VCI sans fils de petit gabarit pouvant se connecter facilement à l’outil de diagnostic. Une VCI avec une connexion Bluetooth répondra parfaitement à ce besoin.

Exemple 3 : L’assistance technique souhaite faire un diagnostic puis un téléchargement à distance

La contrainte de cette opération est la stabilité et l’échange de données avec un cloud. Dans ce cas, il est préférable d’assurer la stabilité de la connexion et si possible avoir une VCI pour accéder directement au Cloud.

L’utilisation d’une VCI avec une connexion WIFI via une adresse IP est une solution. Elle permet à l’atelier de pouvoir utiliser le PC pour une autre activité atelier. La VCI récupère directement les données du cloud et assure le téléchargement pouvant parfois être assez longs.

Les constructeurs s'orientent vers des outils en ligne

Les constructeurs automobiles dévelloppe de plus en plus leurs outils de diagnostic en ligne, via un "cloud". Cette tendance est liée à des raisons techniques, économiques et stratégiques.

  • Technique : Les défauts sont remontés et analysés en temps réel permettant de réagir plus rapidement sur les véhicules n’ayant pas encore les symptômes.

  • Economique : Les mises à jour des outils et des logiciels du véhicule sont mises à jour très rapidement et sans logistique lourde.

  • Stratégique : Un meilleur contrôle de la cybersécurité des véhicules. Le cloud assure une traçabilité des interventions et des intervenants

La liaison VCI / Véhicule

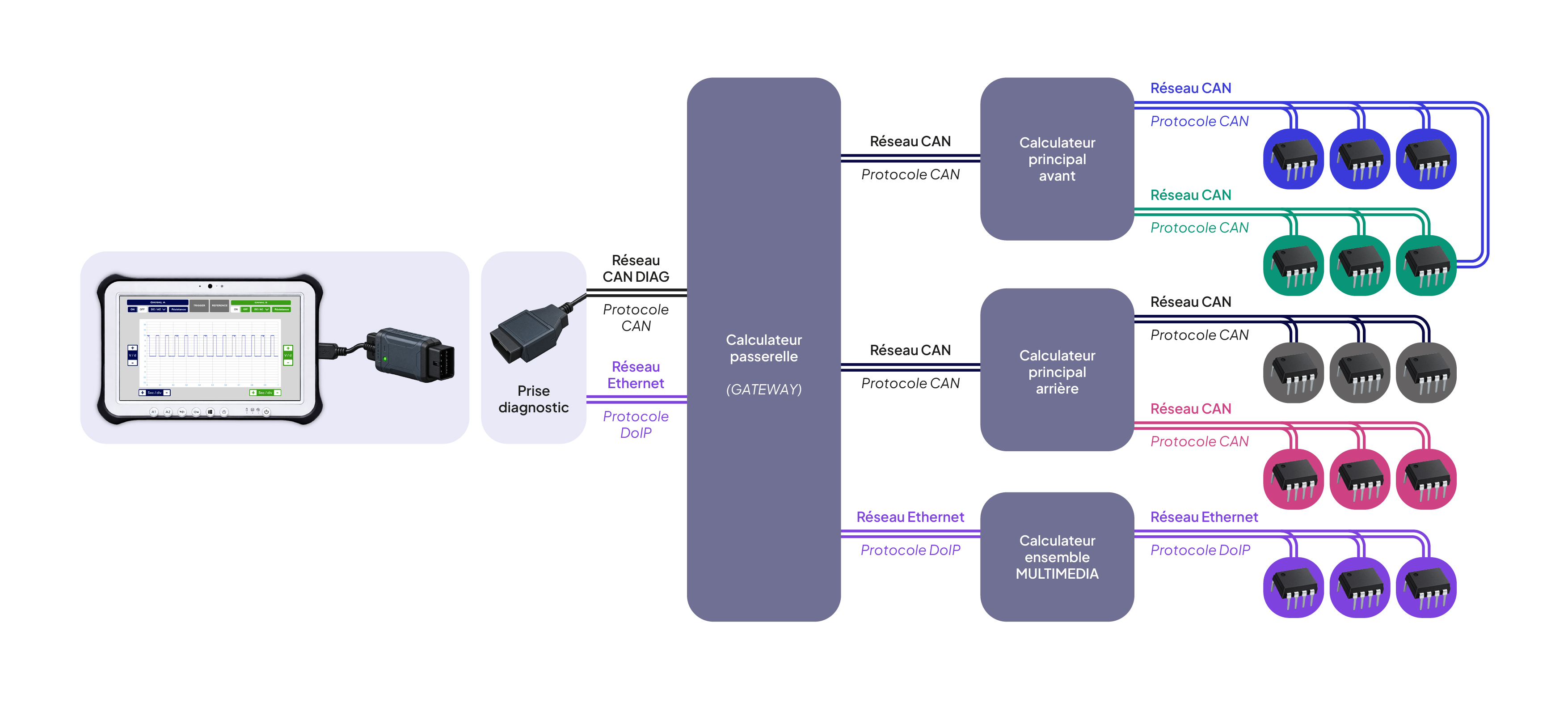

Depuis une dizaine d’années, l'architecture électronique des véhicules automobiles a beaucoup évolué.

  • Intégration de système de plus en plus connecté (mise à jour à distance, pilotage à distance…)
  • Intégration de système de plus en plus technologique (multimédia, ADAS …)

Ces nouvelles technologies intègrent des logiciels et des cartographies de plus en plus pointues et de plus en plus volumineuses. Cela à comme effet l'augmentation des échanges de données entre calculateurs. Afin d'assurer la maintenance de ces systèmes, les outils de diagnostic doivent s’adaptés à ces évolutions.

Pour répondre à ces besoins, le protocole de communication entre la VCI et le véhicule à du évoluer. Voici les principaux protocoles utilisés dans l’automobile :

  • Le protocole CAN
  • Le protocole DoIP

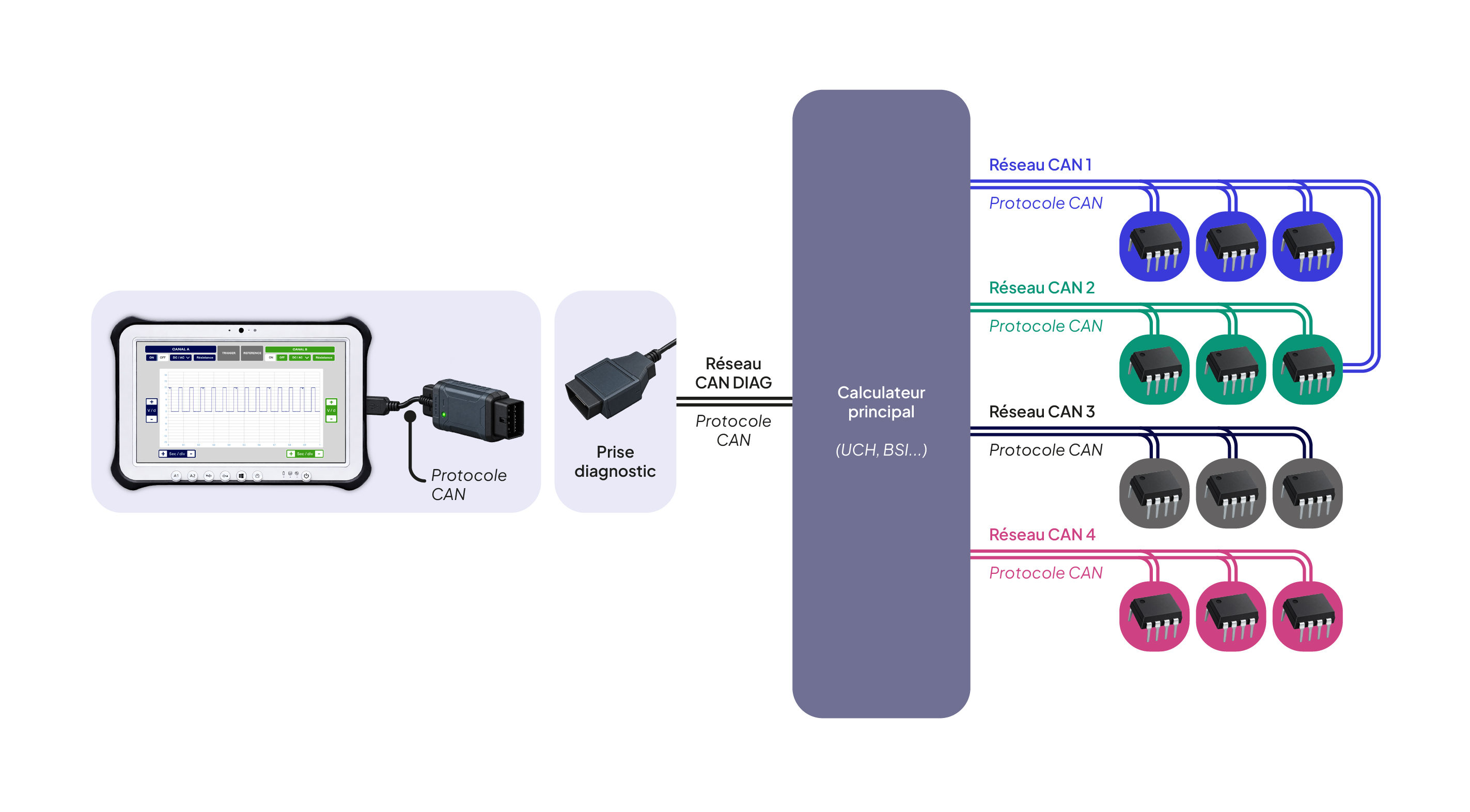

Le protocole de communication CAN

Le protocole de communication CAN est aujourd'hui le protocole le plus utilisé dans les ateliers automobiles. Il est présent sur tous les véhicules fabriqués depuis les années 2000.

Depuis de nombreuses années, les calculateurs échangent des données entre eux avec le protocole CAN. Il était donc logique d’utiliser le même protocole de communication entre la VCI et le véhicule.

Mobipolis

Caractéristiques d'un protocole de communication CAN

Support

Bus CAN à 2 fils (CAN High / CAN Low)

Débit

Entre 500 kbit/s à 1 Mbit/s (Evolution CAN FD > jusqu'à 8 Mbit/s)

Diffusion du message

Messages diffusés sur un réseau partagée

Avantages

Robuste, fiable, économique, largement déployé

Inconvénients

Débit limité pour certaines actions (Téléchargement, Diagnostic à distance)

Mais l’évolution des architectures électroniques des véhicules obligent les constructeurs à mettre à jour régulièrement les logiciels et d’avoir la capacité de traiter des volumes de données importants.

Pour assurer cela, les constructeurs ont introduit le protocole DoIP dans les véhicules. Ce nouveau protocole fait apparaitre les liaisons Ethernet dans les architectures électroniques du véhicule.

Mobipolis

Caractéristiques d'un protocole de communication ETHERNET

Support

Liaison ETHERNET à 4 fils > 2 paires torsadées.

Débit

100 Mbit/s à 1 Gbit/s

Diffusion du message

Communication point à point via IP (Internet Protocol)

Avantages

Très rapide, transmission de beaucoup de données

Inconvénients

Infrastructure plus complexe et plus coûteuse
Constructeurs concernés

Tous les constructeurs et équipementiers font évoluer leur matériel de diagnostic.

Innovation engendrant des entretiens Non
Innovation engendrant des réparations Non
Dispositif législatif en rapport avec l'innovation

ISO 13400 - DoIP

Contrôle technique

Lors du contrôle technique, l'opérateur utilise un dispositif de diagnostic embarqué des systèmes de contrôle des émissions polluantes du véhicule (lecteur EOBD) permettant la lecture des codes défaut via la prise de diagnostic.

Ce dispositif présente les caractéristiques suivantes :

  • Il interroge le calculateur moteur.
  • Il s'agit d'un outil de lecture seule, ne permettant aucune modification des paramètres du véhicule.
  • Il est généralement intégré à l'analyseur de gaz /opacimètre.
  • Il utilise les mêmes protocoles de communication qu'un outil de diagnostic classique, notamment le protocole CAN.

Le fabricant fournit un capuchon de test permettant de vérifier le bon fonctionnement électrique du système d'acquisition des données EOBD.

Le test réalisé doit permettre de contrôler la continuité électrique des broches

La fonction de ce capuchon est de reboucler les signaux des différents protocoles de communication afin de s'assurer de la conformité électrique du lecteur EOBD.

Cette vérification fonctionnelle est réalisée de manière hebdomadaire.

Le lecteur EOBD fait l'objet d'au moins deux opérations de maintenance préventive par année civile, réalisées par du personnel qualifié. L'intervalle entre deux interventions successives ne doit pas dépasser huit mois.

Les opérations d'étalonnage et de maintenance préventive doivent être couvertes par un contrat conclu avec un organisme habilité pour les matériels concernés.

Ce contrat doit notamment prévoir :

  • Le respect des échéances réglementaires applicables aux opérations d'étalonnage et de maintenance.
  • L'intervention exclusive de personnels qualifiés sur les équipements concernés.

Méthodes et pratiques

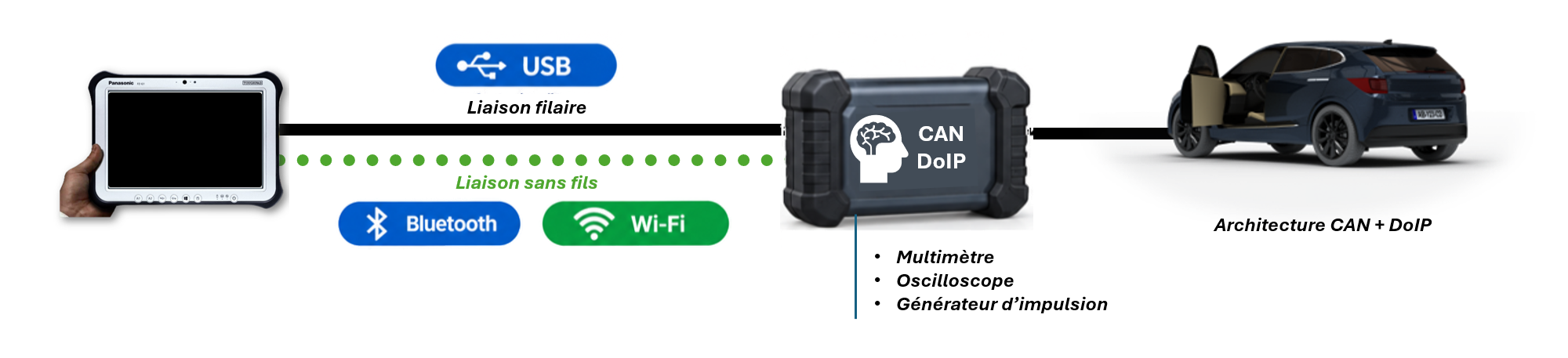

Les spécificités techniques des VCI

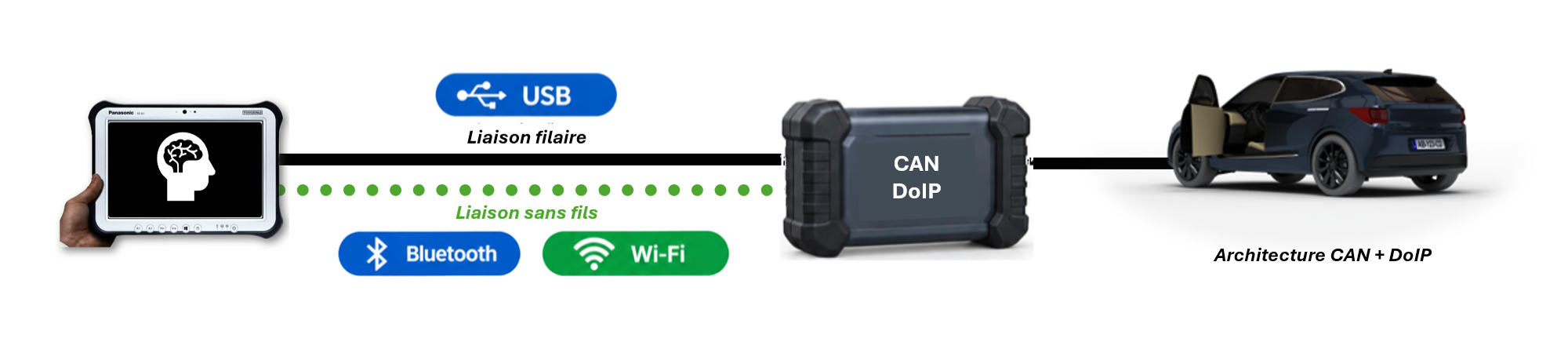

Pour limiter les couts des VCI, les équipementiers utilisent généralement en complément de la VCI un logiciel spécifique. Ce logiciel est généralement installé sur un PC et les données sont traitées par la puissance de calcul du PC.

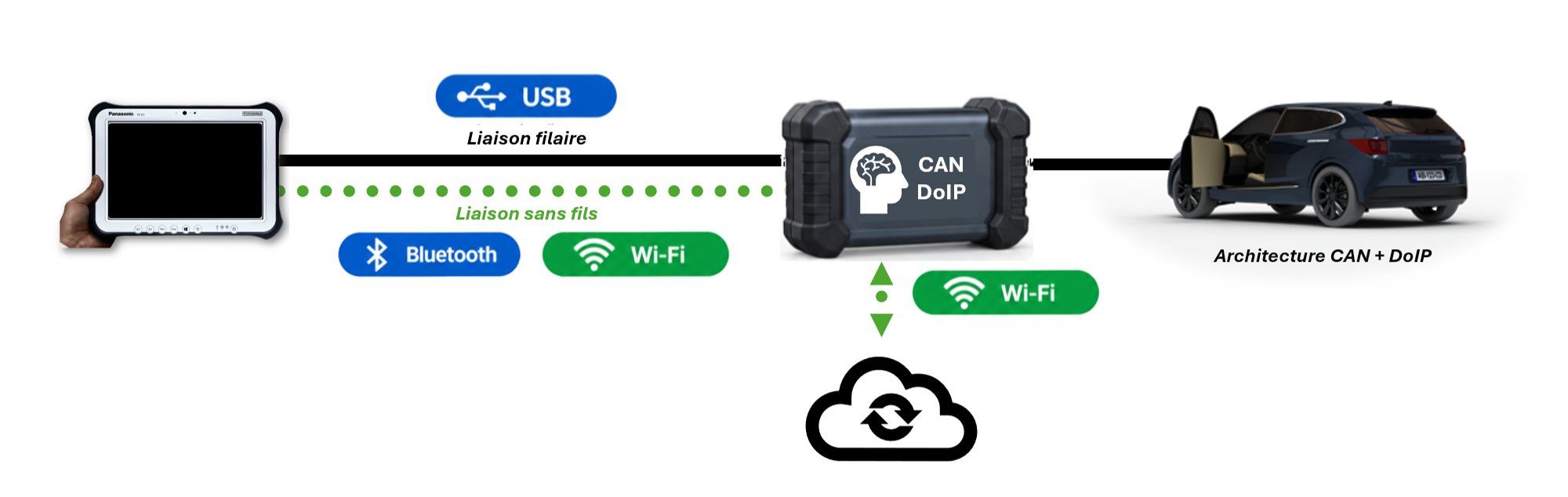

Mais avec l’arrivée des « cloud », certains équipementiers ont fait le choix de transférer « l’intelligence » de l’outil de diagnostic dans la VCI.

Ce transfert « d’intelligence » permet à un atelier de faire un diagnostic avec un PC ou même une tablette ayant des performances beaucoup moins élevées. Dans ce cas, le PC ou la tablette servent seulement d’interface homme / machine.

La cybersécurité

Les évolutions des réseaux électroniques étant de plus en plus fréquents dans l’automobile, il est important de faire évoluer la cybersécurité des véhicules.

La cybersécurité est une des raison qui pousse les constructeurs à développer des solutions « CLOUD ». Grace à cette solution, la communication entre la VCI et le véhicule passe par une validation du constructeur. Cette vérification peut intégrer :

  • Une authentification du technicien,
  • Une authentification de l’outil réalisant l’intervention,
  • Un certificat numérique (exemple : TOKEN, SERMI …).

Pour les techniciens souhaitant poursuivre le diagnostic par des mesures électriques, il existe également certaines VCI intégrant des outils de mesure comme :

  • Le multimètre
  • L’oscilloscope
  • Le générateur d’impulsion …
Entreprises concernées aujourd'hui Organismes de formation, Véhicules industriels, Carrosserie / Peinture, Centres auto, Spécialistes, MRA, RA2, RA1, Equipementiers
Métiers concernés Carrossier et Peintre, Contrôleur technique, Démonteur automobile, Encadrement d'atelier, Mécanicien technicien VI-VU, Mécanicien-Technicien Auto, Mécanicien-Technicien Moto, Réceptionnaire

Impact sur les compétences en atelier

Les techniciens intervenant sur les réseaux de communication CAN ou Ethernet du véhicules doivent :

  • Adapter leurs méthodes de diagnostic et de réparation (les réseaux CAN et DoiP fonctionnent différemment).
  • Maitriser l'utilisation de l'oscilloscope.
  • Maitriser la recherche de documentation technique et notamment des synoptiques pour distinguer les différents réseaux.

Avant d'intervenir, il est important de consulter les recommandations du constructeur !

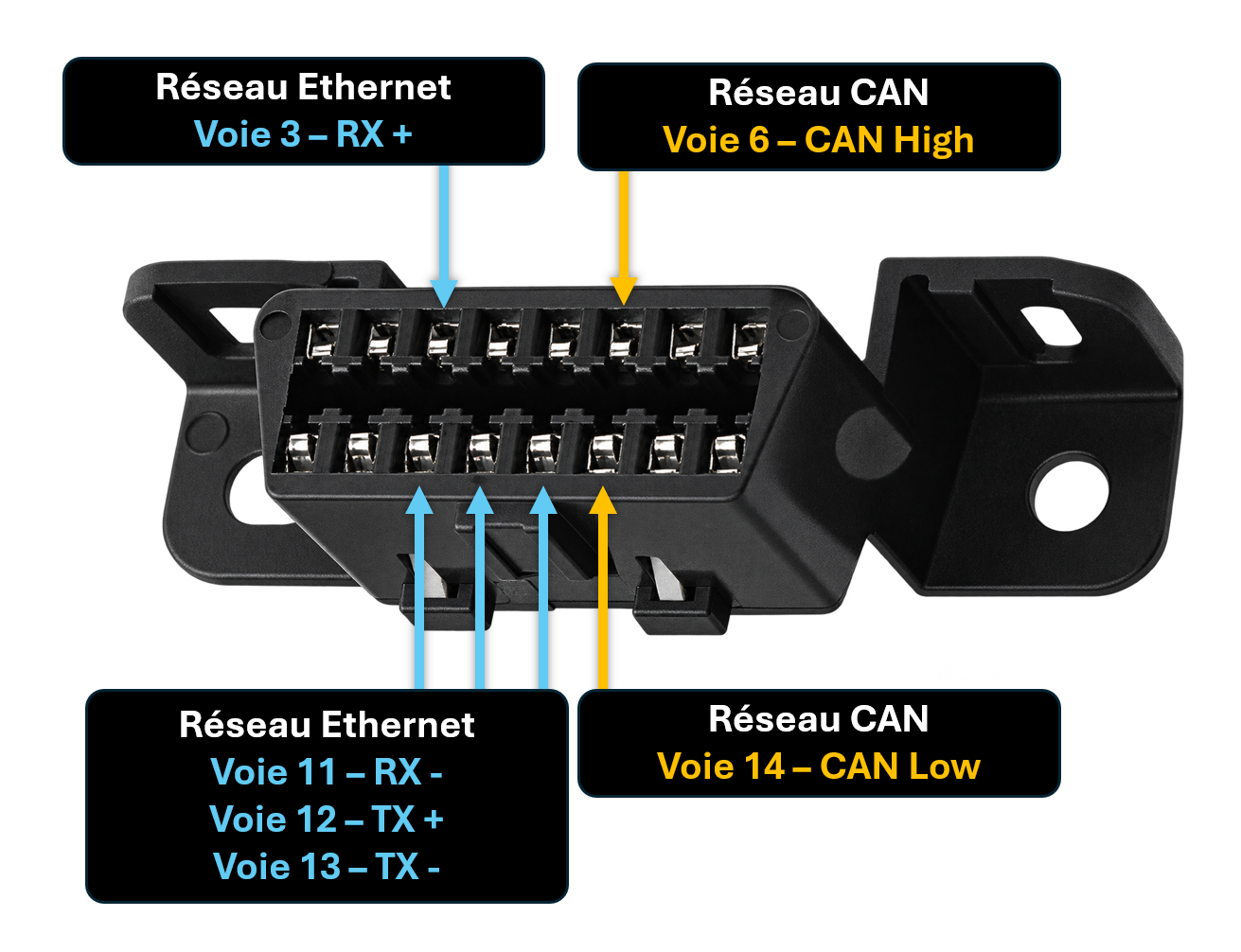

Exemple BMW

Identification des réseaux CAN et Ethernet sur la prise de diagnostic.


Exemple d’outillage approprié

Les outils de diagnostic constructeurs et équipementiers intègrent maintenant les protocoles CAN, CAN FD et DoIP. Les techniciens peuvent donc intervenir sur les véhicules récents pour réaliser les interventions :

  • D'entretien,
  • De réparation
  • De diagnostic simple.

Mais pour réaliser un diagnostic plus complexe et contrôler les réseaux électronique, les ateliers utilisent généralement :

  • Un multimètre (contrôle des tensions moyennes)
  • Un oscilloscope (contrôle des trames)

Ces 2 outils peuvent être utilisés pour analyser les données d'un réseau CAN. Mais il est plus compliqué de contrôler un réseau Ethernet (DoIP) en atelier.

Les informations utilisant le protocole DoIP étant beaucoup plus rapides (200 fois plus rapides qu'un réseau CAN), elles ne sont pas captables par un oscilloscope standard.

Il existe des outils permettant de contrôler les réseaux Ethernet dans d'autres domaines (bâtiment, télécommunication ...), mais pour le moment, il n'y a pas d'application au réseau après vente automobile.
